適用于電力部門現場試驗高壓發生專用配套設備
參考標準：DL/T848.1-2004

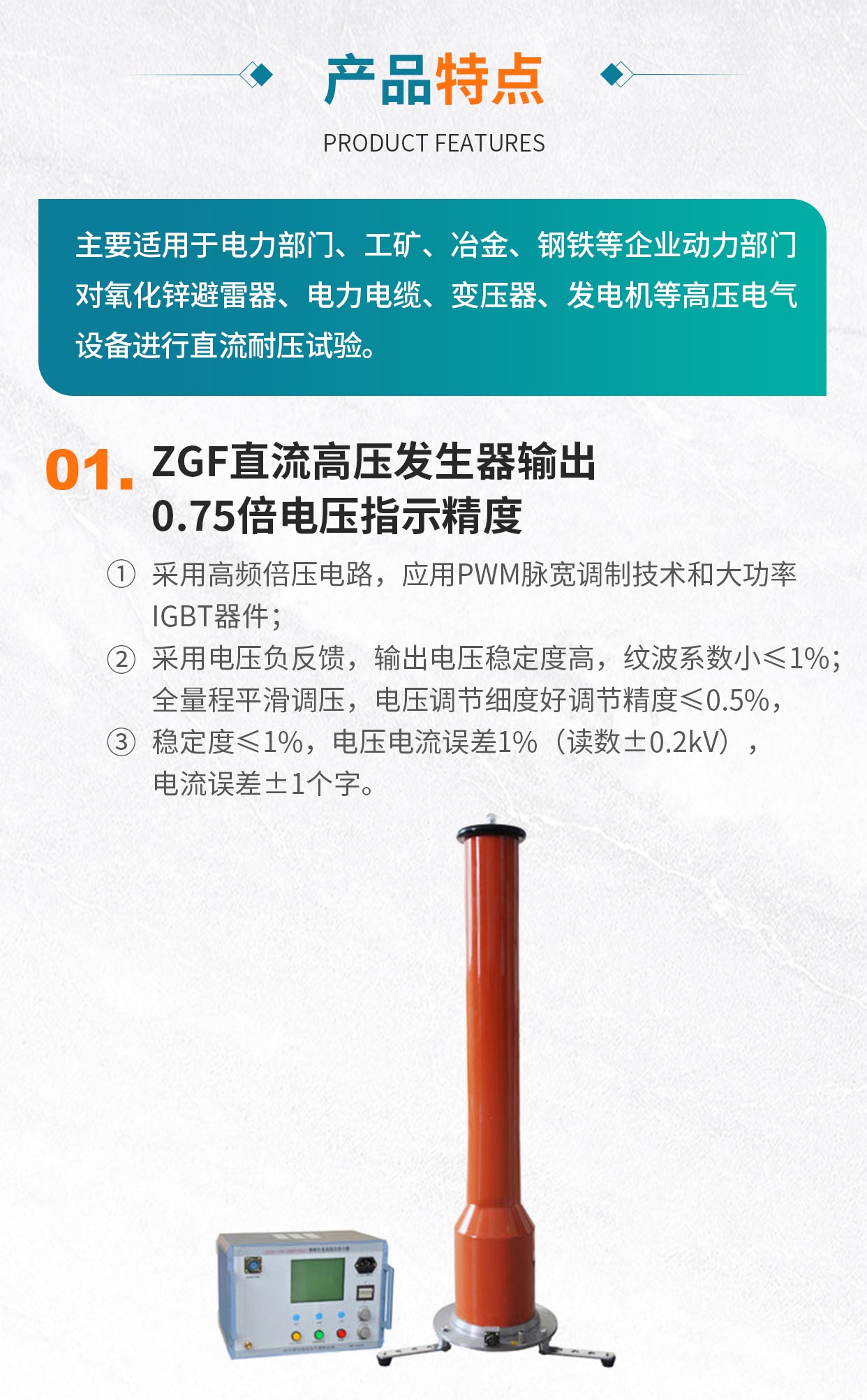

ZGF直流高壓發生器輸出 0.75倍電壓指示精度

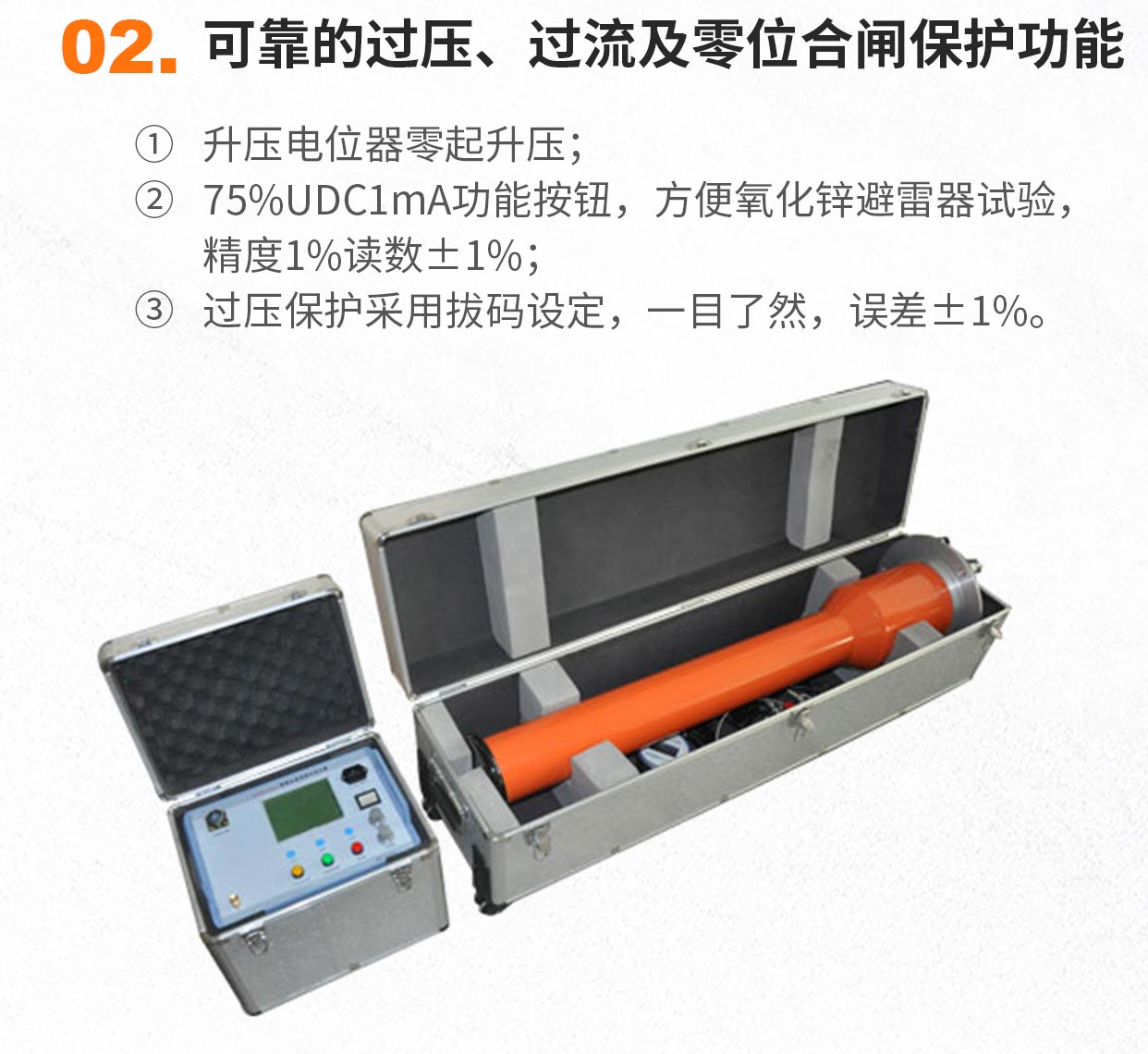

可靠的過壓、過流及零位合閘保護功能

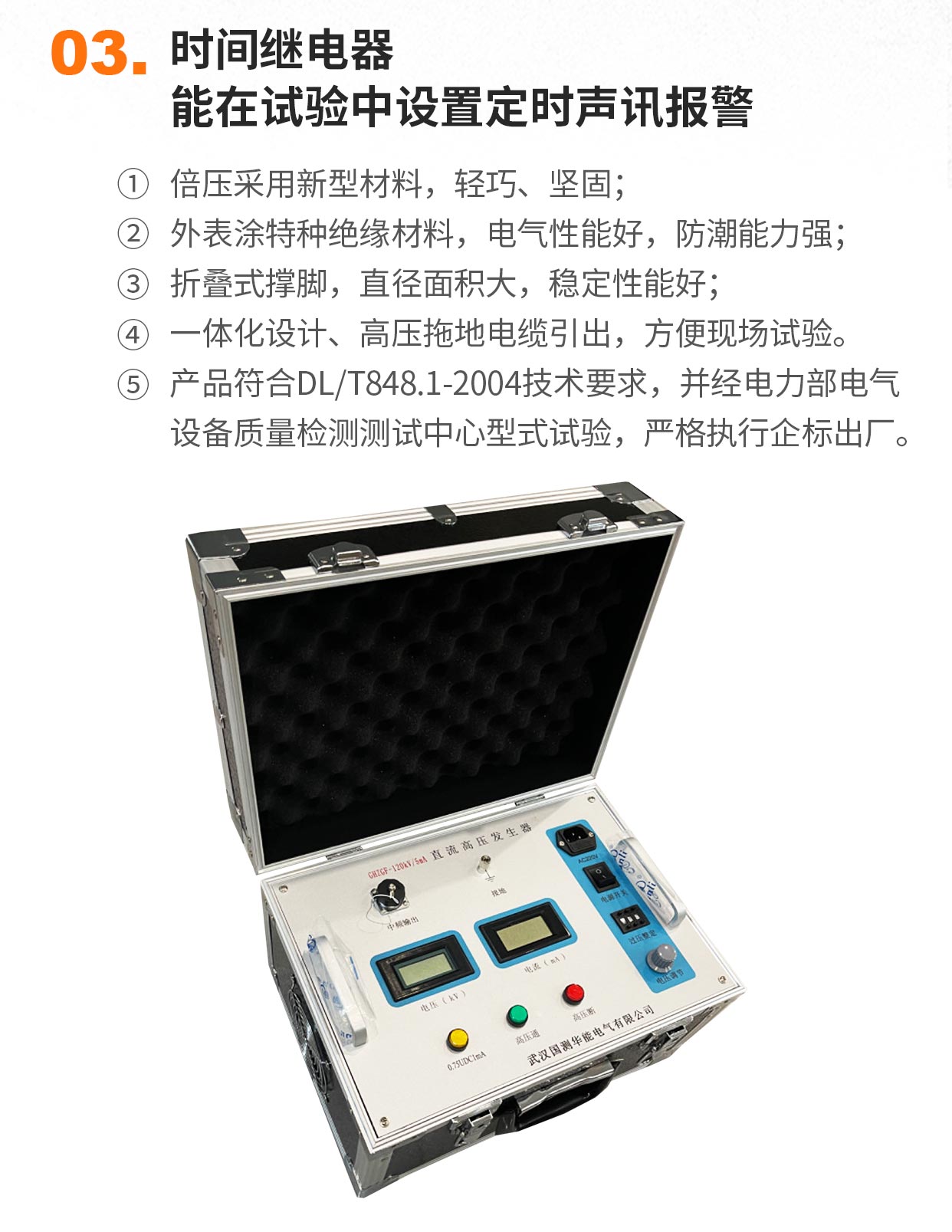

時間繼電器，能在試驗中設置定時聲訊報警
GHZG-II 智能直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求研究、設計、制造的。智能直流高壓發生器是適用于電力部門、 廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗理想 的換代產品。
GHZG-II 智能直流高壓發生器采用大屏幕的LCD顯示器，智能接地不良保護及報警 功能（接地不良不能升壓），測壓回路斷線保護（電壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。智能直流高壓發生器具 有多種保護功能，如： 低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納 秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒 級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下不損壞功率器件。
產品別稱：智能直流高壓發生器、便攜式直流高壓發生器、 直高發、直流高壓發生器、直流高壓發生裝置、泄漏電流測試儀
1．體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用的可靠產品。
2．采用新技術、工藝制造，應用PUM智能脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3．采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。
4．智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作 業過程中安全性。在特殊情況下還可解除接地不良保護報警功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）
5．電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6．增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避 雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位。
7．倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
8．中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。
| 規 格 技術參數 | 60/2 | 120/2 | 100/10 | 160/2 | 180/2 | 200/10 | 250/2 | 200/2 | 300/2 |
其 它 等 級 |
| 輸出電壓 (kV) | 60 | 120 | 100 | 160 | 180 | 200 | 250 | 200 | 300 |
600～800kV等合同定做。 |
| 輸出電流(mA) | 2 | 2 | 10 | 2 | 2 | 10 | 2 | 2 | 2 | |
| 輸出功率(W) | 120 | 240 | 1000 | 320 | 360 | 2000 | 500 | 400 | 600 | |
| 充電電流 (mA) | 3.0 | 3.0 | 12.0 | 3.0 | 3.0 | 10 | 3.0 | 3.0 | 3.0 | |
| 機箱重量 | 4.3 | 4.3 | 5.3 | 4.3 | 4.3 | 4.5 | 4.5 | 4.5 | 8.1 | |
| 倍壓筒尺寸 |
Φ80 ×500 |
Φ80 ×620 |
Φ80 ×770 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×800 |
Φ110 ×1350 | |
| 倍壓重量 | 6.3 | 6.8 | 7.5 | 7.2 | 7.2 | 7.6 | 7.6 | 7.5 | 12.6 | |
| 高壓極性 | 負電壓極性,零電壓?jiǎn)?dòng),連續可調 | |||||||||
| 工作電源 | AC 220V±10%;50Hz | |||||||||
| 電壓測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%kV | |||||||||
| 電流測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%uA | |||||||||
| 過壓整定誤差 | ≤1.0% | |||||||||
| 0.75切換誤差 | ≤0.5% | |||||||||
| 波紋系數 | ≤1.0% | |||||||||
| 電壓穩定度 | 隨機波動,電源電壓變化±10%時≤0.5% | |||||||||
| 工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | |||||||||
| 環境溫度 | -15℃～50℃ | |||||||||
| 相對濕度 | 當溫度為25℃時，不大于90%(無凝露) | |||||||||
| 海拔高度 | 2500米以下 | |||||||||
| 規 格 技術參數 | 60/2 | 120/2 | 100/10 | 160/2 | 180/2 | 200/10 | 250/2 | 200/2 | 300/2 |
其 它 等 級 |
| 輸出電壓 (kV) | 60 | 120 | 100 | 160 | 180 | 200 | 250 | 200 | 300 |
600～800kV等合同定做。 |
| 輸出電流(mA) | 2 | 2 | 10 | 2 | 2 | 10 | 2 | 2 | 2 | |
| 輸出功率(W) | 120 | 240 | 1000 | 320 | 360 | 2000 | 500 | 400 | 600 | |
| 充電電流 (mA) | 3.0 | 3.0 | 12.0 | 3.0 | 3.0 | 10 | 3.0 | 3.0 | 3.0 | |
| 機箱重量 | 4.3 | 4.3 | 5.3 | 4.3 | 4.3 | 4.5 | 4.5 | 4.5 | 8.1 | |
| 倍壓筒尺寸 |
Φ80 ×500 |
Φ80 ×620 |
Φ80 ×770 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×800 |
Φ110 ×1350 | |
| 倍壓重量 | 6.3 | 6.8 | 7.5 | 7.2 | 7.2 | 7.6 | 7.6 | 7.5 | 12.6 | |
| 高壓極性 | 負電壓極性,零電壓?jiǎn)?dòng),連續可調 | |||||||||
| 工作電源 | AC 220V±10%;50Hz | |||||||||
| 電壓測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%kV | |||||||||
| 電流測量誤差 | 1.0%（滿度）±1個字,最高分辨率0.1%uA | |||||||||
| 過壓整定誤差 | ≤1.0% | |||||||||
| 0.75切換誤差 | ≤0.5% | |||||||||
| 波紋系數 | ≤1.0% | |||||||||
| 電壓穩定度 | 隨機波動,電源電壓變化±10%時≤0.5% | |||||||||
| 工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | |||||||||
| 環境溫度 | -15℃～50℃ | |||||||||
| 相對濕度 | 當溫度為25℃時，不大于90%(無凝露) | |||||||||
| 海拔高度 | 2500米以下 | |||||||||
